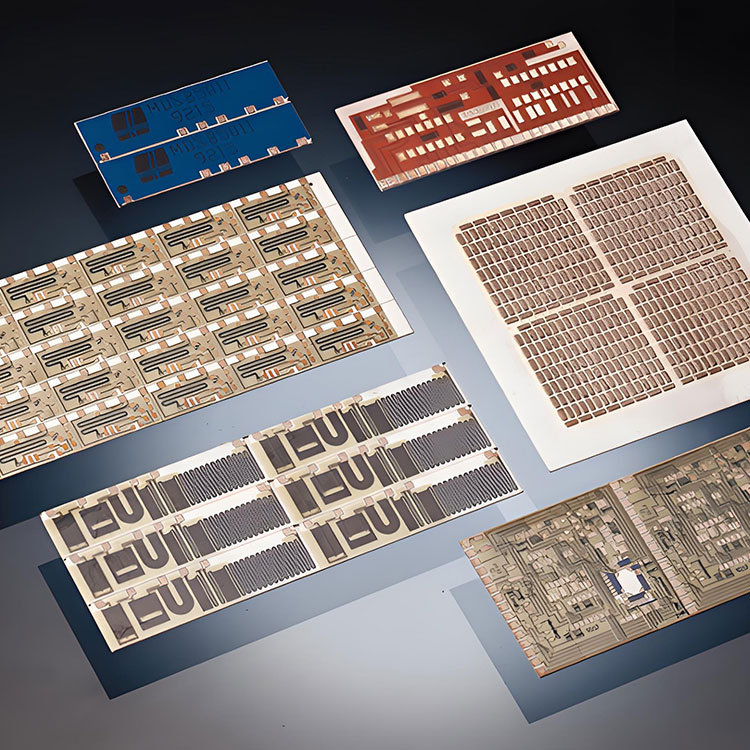

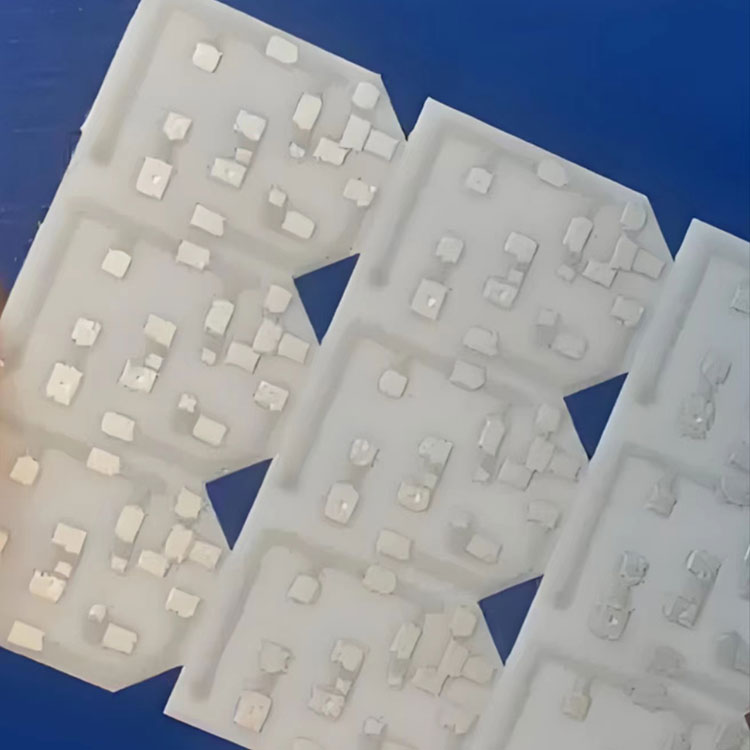

PCB gốm

Được biết đến với chất lượng và độ bền tuyệt vời, PCB gốm của Hayner có tính dẫn nhiệt, độ bền cơ học và khả năng kháng hóa chất đặc biệt, khiến nó trở nên lý tưởng cho các ứng dụng môi trường khắc nghiệt và nhiệt độ cao. Là nhà sản xuất tập trung mạnh vào chất lượng, Hayner sử dụng công nghệ tiên tiến và các biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi PCB gốm đều đáp ứng các tiêu chuẩn cao nhất về hiệu suất và độ tin cậy. Với kinh nghiệm sâu rộng trong ngành, Hayner là nhà cung cấp đáng tin cậy, cung cấp các giải pháp tùy chỉnh và giao hàng kịp thời để đáp ứng nhu cầu đặc biệt của khách hàng. Khi nói đến PCB gốm, Hayner PCB là sự lựa chọn đáng tin cậy cho các doanh nghiệp đang tìm kiếm sản phẩm chất lượng hàng đầu từ Trung Quốc.

Hayner PCB -Nhà sản xuất PCB gốm chuyên nghiệp chất lượng cao và nhanh hơn

PCB gốm của Hayner PCB, một sản phẩm được nhà sản xuất và cung cấp hàng đầu trong ngành điện tử tự hào sản xuất tại Trung Quốc. PCB này đáp ứng các tiêu chuẩn cao nhất trên thị trường, đảm bảo phân phối điện hiệu quả và đáng tin cậy.

"Chất lượng cao, thời gian giao hàng chính xác và giá thấp", đó là lời đảm bảo của chúng tôi đối với khách hàng.

PCB gốm là gì

PCB gốm là một bảng mạch in dựa trên gốm sứ, là vật liệu dẫn nhiệt cao, có thể truyền nhiệt nhanh chóng từ điểm nóng và tiêu tán nó.

Độ dẫn nhiệt của PCB gốm là 9-20W/m.

Ưu điểm của PCB gốm

PCB gốm có độ dẫn nhiệt cao hơn FR4 và hệ số giãn nở thể tích gần với giá trị của vật liệu dẫn nhiệt PCB thông thường. Đây là lý do mà gốm sứ thường thích hợp để ứng dụng trong môi trường có nhiệt độ cao hoặc môi trường có chu kỳ nhiệt độ lặp đi lặp lại. Khi nhiệt độ bề mặt vượt quá nhiệt độ chuyển thủy tinh, bảng mạch sẽ bắt đầu giãn nở với tốc độ nhanh hơn. Một số vật liệu Rogers có nhiệt độ chuyển hóa thủy tinh cao và có thể mang lại sự giãn nở thể tích ổn định trong phạm vi nhiệt độ rộng.

Ứng dụng của PCB gốm

Bảng mạch gốm là loại bảng mạch in sử dụng vật liệu gốm làm chất nền. Nó có tính dẫn nhiệt cao, cách nhiệt cao và khả năng chống ăn mòn cao và được sử dụng rộng rãi trong các lĩnh vực như hàng không vũ trụ, điện tử ô tô và thiết bị y tế.

Ví dụ: Đèn LED công suất cao, đèn pha ô tô và các trường LED công suất cao khác, laser bán dẫn, thiết bị điện tử công suất, lò vi sóng, truyền thông quang học, thiết bị VCSEL, RF.

Năng lực sản xuất và lắp ráp PCB

Khả năng sản xuất PCB của Hayner:

Bảy dây chuyền sản xuất SMT - 10 triệu điểm/ngày

Bốn dây chuyền sản xuất THT ---- 0,50 triệu điểm /ngày

Ba dây chuyền lắp ráp cuối cùng ----15.000 chiếc/ngày

Một phòng lão hóa -------------- 2.000 CÁI/ngày

Ba dòng phun
