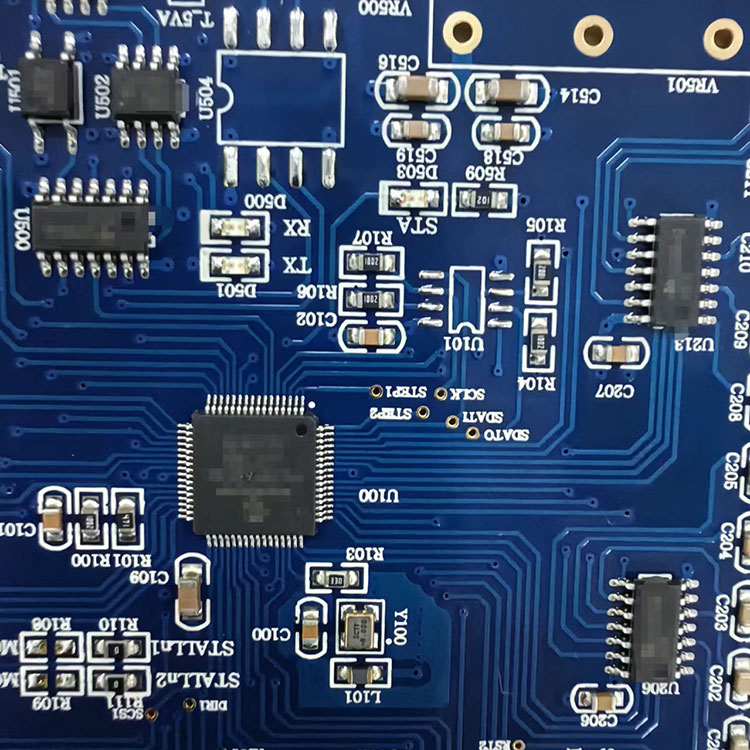

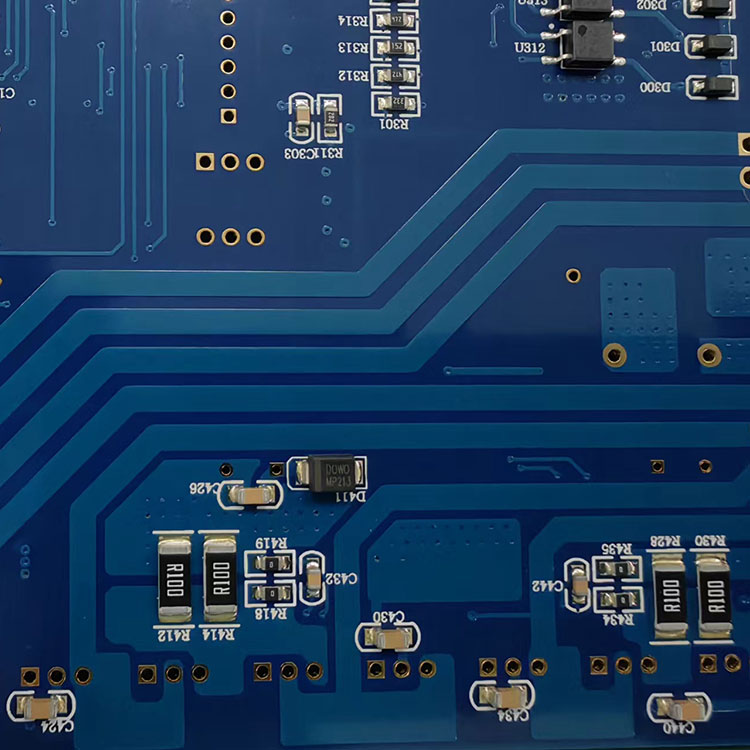

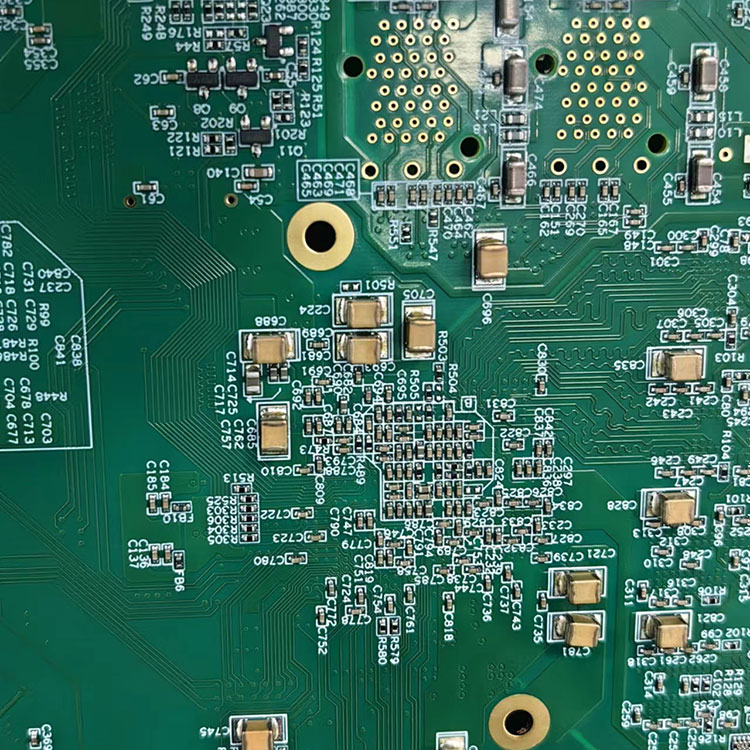

Sản phẩm chính của Hayner PCB - PCB tần số cao, được chế tạo tỉ mỉ tại Trung Quốc bởi một nhà sản xuất và nhà cung cấp đáng tin cậy nổi tiếng, đại diện cho hình ảnh thu nhỏ của chất lượng và đổi mới trong thiết bị điện tử tốc độ cao. Được thiết kế dành riêng cho các ứng dụng đòi hỏi tính toàn vẹn tín hiệu đặc biệt và tổn thất tối thiểu ở tần số cao, PCB này cung cấp hiệu suất vô song cho các ngành công nghiệp đòi hỏi như viễn thông, giao tiếp vệ tinh và điện tử tiêu dùng cao cấp.
Là một trong những công ty dịch vụ sản xuất điện tử chuyên nghiệp nhất, chúng tôi muốn cung cấp cho bạn mua sắm thành phần điện tử. Và chúng tôi sẽ cung cấp cho bạn dịch vụ thiết kế PCB trực tuyến và phần mềm thiết kế PCB miễn phí.
Hayner PCB - Nhà sản xuất PCB tần số cao chất lượng cao chất lượng cao
PCB tần số cao được thiết kế để giảm thiểu phản xạ tín hiệu, nhiễu xuyên âm và nhiễu điện từ (EMI), đảm bảo truyền tín hiệu sạch và đáng tin cậy. Chất lượng và hiệu suất vượt trội của nó làm cho nó trở thành lựa chọn lý tưởng cho các nhà thiết kế và kỹ sư đang tìm cách đẩy ranh giới của các thiết bị điện tử tốc độ cao. Cho dù bạn đang phát triển các hệ thống truyền thông thế hệ tiếp theo, nền tảng điện toán hiệu suất cao hoặc các hệ thống radar tiên tiến, sản phẩm chính của Hayner PCB-PCB tần số cao là nền tảng hoàn hảo cho các thiết kế sáng tạo của bạn.
Là một nhà sản xuất và nhà cung cấp đáng tin cậy, Hayner PCB đảm bảo rằng mọi PCB tần số cao đều trải qua các quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo rằng các tiêu chuẩn cao nhất được đáp ứng. Sử dụng các vật liệu cao cấp và các kỹ thuật sản xuất hiện đại, Hayner PCB sản xuất PCB với độ rộng theo dõi chính xác, dung sai chặt chẽ và hằng số điện môi được tối ưu hóa, cho phép truyền các tín hiệu tần số cao liền mạch.
PCB tần số cao là gì
PCB tần số cao là một bảng mạch in được thiết kế đặc biệt để xử lý các tín hiệu tần số cao. Thiết kế, sản xuất và lựa chọn vật liệu của nó đều được tối ưu hóa cho các đặc tính truyền của tín hiệu tần số cao để đảm bảo tính ổn định, tính toàn vẹn và mất tín hiệu thấp trong quá trình truyền.
PCB tần số cao thường được sử dụng trong giao tiếp không dây, giao tiếp lò vi sóng, giao tiếp vệ tinh, hệ thống radar và các trường khác, đòi hỏi tốc độ truyền tín hiệu cực kỳ cao và độ ổn định. Do đó, hiệu suất của PCB tần số cao ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống.
Lợi thế của PCB tần số cao
Khả năng xử lý tần số cao: PCB tần số cao có thể xử lý các tín hiệu tần số cao lên đến mức GHz, đáp ứng nhu cầu truyền dữ liệu tốc độ cao và xử lý tín hiệu phức tạp.
Mất thấp: PCB tần số cao áp dụng vật liệu tổn thất thấp và thiết kế kết cấu để giảm mất năng lượng trong quá trình truyền tín hiệu và cải thiện hiệu quả truyền tín hiệu.
Tương thích điện từ tốt: PCB tần số cao làm giảm nhiễu điện từ và nhiễu xuyên âm thông qua bố cục hợp lý và thiết kế nối đất, đảm bảo truyền tín hiệu ổn định.
Sản xuất độ chính xác cao: Quá trình sản xuất PCB tần số cao yêu cầu các thiết bị và quy trình chính xác cao để đảm bảo độ chính xác và tính nhất quán của mạch.
Các ứng dụng của PCB tần số cao
Với sự phát triển của các công nghệ như giao tiếp không dây và Internet vạn vật, nhu cầu về PCB tần số cao không ngừng tăng lên. Bảng PCB tần số cao là một loại bảng mạch đặc biệt được sử dụng rộng rãi trong giao tiếp, y tế, kiểm soát công nghiệp, điện tử ô tô, thiết bị, hàng không vũ trụ, máy tính và máy chủ, Internet of Things và các lĩnh vực khác, cung cấp truyền tín hiệu đáng tin cậy và điều khiển chính xác. Nó là một thành phần điện tử quan trọng.
Khả năng sản xuất và lắp ráp PCB tần số cao
Thông số kỹ thuật
Khả năng
Vật liệu HDI PCB
FR-4, HI TG, Rogers, Taconic, Argon, v.v.
Lớp PCB HDI
1-30 lớp
Các loại PCB HDI
đơn/hai mặt, nhiều lớp
Độ dày đồng
1-6oz
Độ dày bảng
S/D 0,2-0,7mm, nhiều lớp: 0,40-7,0mm
Bề mặt hoàn thiện
Hasl, OSP, Vàng ngâm, Flash Gold Finger
Tối thiểu. Kích thước lỗ
Máy khoan cơ 0,2mm
Khoan laser 4mil
Khoảng cách tối thiểu.
Min.line Width
6mil
6mil
Tối thiểu. Cầu hàn
0,08mm
Tối đa. Kích thước sản xuất
400x510mm
Kiểm soát trở kháng
50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω
Tỷ lệ khung hình
15: 1
Thông qua khả năng cắm
0,2-0,8mm
Tiêu chuẩn PCB
Tiêu chuẩn IPC-II
Warp & Twist
0,75%
Giấy chứng nhận
ISO9001. IATF16949. Rosh.ul.
Kiểm soát chất lượng
X-quang, kiểm tra AOI, kiểm tra chức năng (kiểm tra 100%)
Vận chuyển
PCB 3-7 ngày, PCBA 2-3 tuần
Khả năng sản xuất của Hayner PCB:
Bảy dây chuyền sản xuất SMT -10 triệu điểm/ngày
Bốn dây chuyền sản xuất tht --- 0,50 triệu điểm /ngày
Ba dây chuyền lắp ráp cuối cùng ---- 15.000pcs/ngày
Một phòng già -------------- 2.000 %/ngày
Ba dòng phun
