PCB của Rogersvật liệu được sử dụng rộng rãi trong các ứng dụng điện tử tốc độ cao và tần số cao trong đó bảng FR4 tiêu chuẩn không duy trì được tính toàn vẹn của tín hiệu. Bài viết này tìm hiểu cách thức hoạt động của công nghệ PCB của Rogers, lý do tại sao nó được ưa chuộng trong các mạch RF và vi sóng cũng như cách các kỹ sư có thể giải quyết những thách thức thiết kế phổ biến như mất tín hiệu, mất ổn định điện môi và quản lý nhiệt. Nó cũng cung cấp những so sánh thực tế, hiểu biết sâu sắc về thiết kế và hướng dẫn ứng dụng để giúp các kỹ sư và người mua đưa ra quyết định sáng suốt.

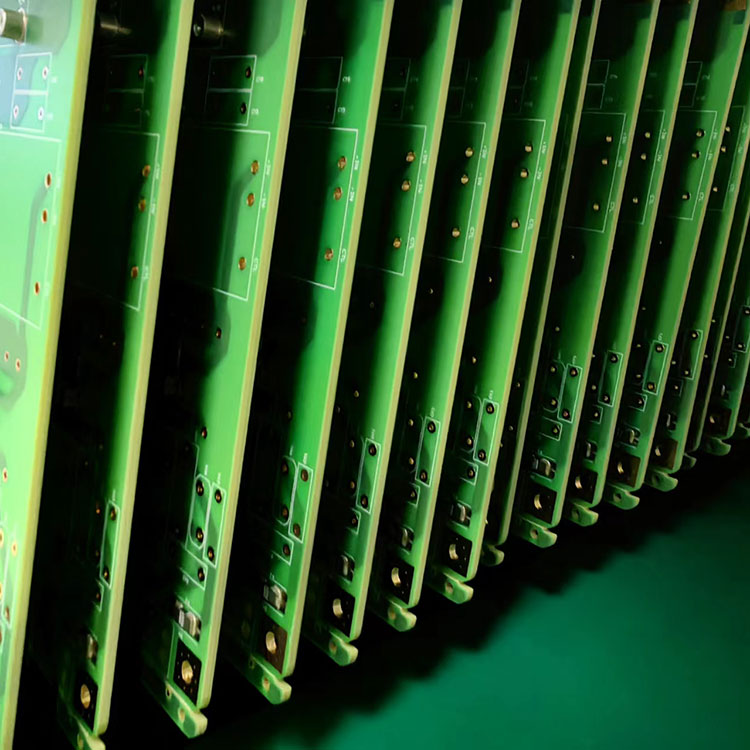

PCB của Rogers là một bảng mạch in hiệu suất cao được chế tạo bằng cách sử dụng các tấm cán mỏng chuyên dụng do Rogers Corporation phát triển. Không giống như các vật liệu FR4 truyền thống, các tấm cán mỏng của Rogers được thiết kế để có hằng số điện môi ổn định (Dk), mất tín hiệu thấp và độ tin cậy nhiệt tuyệt vời. Những đặc tính này khiến chúng trở nên lý tưởng cho các ứng dụng tần số cao, nơi tính toàn vẹn của tín hiệu là rất quan trọng.
Các vật liệu phổ biến của Rogers bao gồm các dòng RO4350B, RO4003C và RT/duroid, mỗi loại được tối ưu hóa cho các yêu cầu thiết kế RF và vi sóng khác nhau.
Trong các hệ thống truyền thông hiện đại, ngay cả sự biến dạng tín hiệu nhỏ cũng có thể dẫn đến các vấn đề lớn về hiệu suất. PCB của Rogers giải quyết vấn đề này thông qua hoạt động điện môi được kiểm soát và các giá trị tiếp tuyến tổn hao thấp.
Những ưu điểm này làm cho vật liệu Rogers trở nên cần thiết trong kỹ thuật RF, nơi độ chính xác và độ tin cậy là không thể thương lượng.
| Tính năng | PCB của Rogers | PCB FR4 |
|---|---|---|
| Độ ổn định hằng số điện môi | Rất cao | Vừa phải |
| Mất tín hiệu | Rất thấp | Cao hơn |
| Dải tần số | Vi sóng / RF (GHz) | Tần số thấp đến trung bình |
| Hiệu suất nhiệt | Xuất sắc | Tiêu chuẩn |
| Trị giá | Cao hơn | Thấp hơn |
Trong khi FR4 phù hợp với các thiết bị điện tử nói chung thì Rogers PCB được thiết kế đặc biệt cho các môi trường yêu cầu cao về hiệu suất.
Vật liệu PCB của Rogers được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác tần số cao:
Những ứng dụng này yêu cầu truyền tín hiệu ổn định với độ méo tối thiểu, khiến vật liệu Rogers trở thành lựa chọn ưu tiên.
Thiết kế với Rogers PCB đòi hỏi phải chú ý cẩn thận đến các thông số điện và cơ khí. Dưới đây là các phương pháp hay nhất cần thiết:
Thiết kế không đúng có thể dẫn đến phản xạ tín hiệu, mất tín hiệu chèn và giảm hiệu quả hệ thống.
Mặc dù có những ưu điểm nhưng thiết kế PCB của Rogers đặt ra một số thách thức:
Các kỹ sư thường áp dụng các thiết kế lai để cân bằng hiệu suất và hiệu quả chi phí mà không ảnh hưởng đến tính toàn vẹn của tín hiệu.
Việc chọn đúng tấm laminate Rogers tùy thuộc vào yêu cầu ứng dụng:
Các yếu tố lựa chọn chính bao gồm dải tần, hằng số điện môi, điều kiện nhiệt và hạn chế về ngân sách.
Câu hỏi 1: Điều gì khiến PCB của Rogers tốt hơn FR4?
Trả lời: Rogers PCB mang lại mức suy hao tín hiệu thấp hơn, độ ổn định điện môi tốt hơn và hiệu suất vượt trội ở tần số cao so với FR4.
Câu 2: Rogers PCB chỉ được sử dụng trong ngành hàng không vũ trụ phải không?
Đáp: Không. Nó cũng được sử dụng rộng rãi trong các hệ thống viễn thông, radar ô tô và RF thương mại.
Câu 3: Tại sao Rogers PCB đắt hơn?
Trả lời: Chi phí đến từ thành phần vật liệu tiên tiến và yêu cầu sản xuất chuyên biệt.
Câu hỏi 4: PCB Rogers có thể được trộn lẫn với FR4 không?
Đáp: Có, các ngăn xếp kết hợp thường được sử dụng để tối ưu hóa chi phí và hiệu suất.
Câu 5: Rogers PCB có thể hỗ trợ dải tần nào?
Trả lời: Tùy thuộc vào vật liệu, nó có thể hỗ trợ các dải tần từ vài GHz đến vi sóng.
Công nghệ PCB của Rogers đóng một vai trò quan trọng trong các thiết bị điện tử tần số cao hiện đại, cho phép truyền tín hiệu ổn định và hiệu quả trong các môi trường đòi hỏi khắt khe. Từ mạng 5G đến hệ thống hàng không vũ trụ, ưu điểm của nó về độ ổn định điện môi và hiệu suất tổn thất thấp khiến nó trở thành nền tảng của thiết kế mạch tiên tiến.
Đối với các kỹ sư và nhóm mua sắm đang tìm kiếm giải pháp PCB tần số cao đáng tin cậy, việc làm việc với các nhà sản xuất có kinh nghiệm sẽ đảm bảo hiệu suất và khả năng sản xuất tối ưu.HaynerPCB cung cấp các giải pháp chế tạo PCB Rogers tùy chỉnh phù hợp với các ứng dụng vi sóng và RF phức tạp. Nếu bạn đang lên kế hoạch cho dự án hiệu suất cao tiếp theo của mình,Haynerliên hệ với chúng tôiđể thảo luận về yêu cầu của bạn và nhận được hỗ trợ kỹ thuật của chuyên gia.
