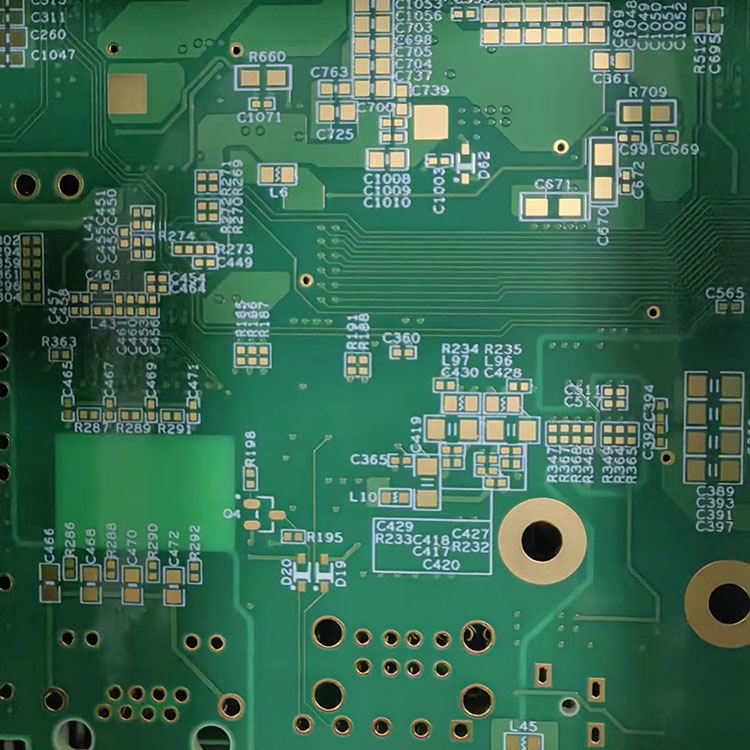

Bảng mạch in kết nối mật độ cao (HDI) đại diện cho một loại công nghệ bảng mạch tinh tế được thiết kế để đáp ứng nhu cầu ngày càng tăng về các thiết bị điện tử nhỏ gọn, nhẹ và hiệu suất cao.PCB HDIcác cấu trúc kết hợp microvias, dấu vết nhỏ, các thành phần bước giảm và xếp chồng nhiều lớp để mang lại mật độ đi dây lớn hơn trong phạm vi diện tích nhỏ hơn. Mục đích của bài viết này là tìm hiểu PCB HDI là gì, tại sao chúng cần thiết cho thiết bị điện tử ngày nay, cách chúng hoạt động trong các ứng dụng khác nhau và xu hướng nào sẽ định hình sự phát triển trong tương lai của chúng.
PCB HDI giải quyết thách thức định tuyến dày đặc trong các thiết bị điện tử tiên tiến như điện thoại thông minh, thiết bị đeo, hệ thống điều khiển ô tô, mô-đun thu nhỏ y tế, phần cứng truyền thông 5G, thiết bị tự động hóa công nghiệp và điện tử hàng không vũ trụ. Hiệu suất điện nâng cao và cấu trúc tiết kiệm không gian khiến chúng trở nên lý tưởng cho các thiết bị yêu cầu truyền tín hiệu nhanh, độ tin cậy được cải thiện và giảm nhiễu điện từ.
Sự hiểu biết chuyên môn về các đặc tính HDI PCB có thể được củng cố đáng kể bằng cách xem xét các thông số kỹ thuật của chúng. Dưới đây là danh sách tham số phác thảo các thuộc tính cấu trúc và hiệu suất chính thường được yêu cầu trong ngành.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Số lớp | 4–20 lớp hoặc cấu hình tùy chỉnh |
| Thông qua cấu trúc | Microvias, vias chôn, vias mù, xếp chồng lên nhau hoặc so le |
| Chiều rộng / khoảng cách dòng tối thiểu | Thấp tới 50/50 μm tùy theo khả năng |
| Độ dày điện môi | 40–100 μm dựa trên thiết kế |
| Độ dày đồng | 0,5–2 oz tùy theo yêu cầu hiện tại |
| Tùy chọn vật liệu | FR4 High-Tg, Polyimide, nhựa BT, vật liệu không chứa halogen |
| Tỷ lệ khung hình | Thông thường là 0,75:1 đối với microvias |
| Mặt nạ hàn | LPI, mờ, bóng, nhiều màu tùy chọn |
| Bề mặt hoàn thiện | ENIG, ENEPIG, bạc ngâm, thiếc ngâm, OSP |
| Kiểm soát trở kháng | Dung sai ±10% hoặc chặt hơn |
| Độ dẫn nhiệt | 0,3 W/m·K đến 2,0 W/m·K tùy thuộc vào vật liệu |
| Kiểm tra độ tin cậy | Chu kỳ nhiệt, IST, điện trở CAF, phân tích vi mô |
Các thông số này giúp xác định hiệu suất cơ, điện và nhiệt của PCB HDI, đảm bảo khả năng tương thích với các gói bán dẫn mật độ cao như BGA, CSP, LGA và các mô-đun SoC tiên tiến.
Việc áp dụng công nghệ PCB HDI đã tăng lên đáng kể vì những lợi thế hiệu suất độc đáo mà nó mang lại trong kỹ thuật điện tử hiện đại. Để hiểu lý do tại sao PCB HDI vượt trội hơn PCB thông thường đòi hỏi phải kiểm tra các lợi ích về cấu trúc, đặc tính điện và tính linh hoạt khi sử dụng của chúng.
PCB HDI hỗ trợ các công nghệ đóng gói tiên tiến, cho phép tích hợp nhiều thành phần hơn vào các khu vực nhỏ hơn. Điều này rất cần thiết cho thiết bị điện tử tiêu dùng và các mô-đun công nghiệp nhỏ gọn.
Đường dẫn tín hiệu ngắn hơn giúp giảm độ trễ truyền, cải thiện tính toàn vẹn của tín hiệu và hỗ trợ các mạch tần số cao, tốc độ cao như mô-đun RF, ăng-ten 5G và giao diện bộ nhớ băng thông cao.
Cấu trúc nhỏ gọn và phân phối đồng tối ưu giúp nâng cao hiệu quả tản nhiệt. Điều này đặc biệt quan trọng trong các thiết bị xử lý dữ liệu liên tục hoặc nặng.
Việc xếp lớp nhất quán và trở kháng được kiểm soát giúp giảm thiểu nhiễu xuyên âm, biến HDI trở thành giải pháp lý tưởng cho các thiết bị điện tử y tế, điều hướng và liên lạc nhạy cảm.
Mặc dù có các lớp điện môi mỏng và dấu vết nhỏ, PCB HDI mang lại tính toàn vẹn cơ học được nâng cao, khiến chúng phù hợp với các thiết bị đeo, môi trường ô tô và thiết bị chống rung công nghiệp.
Các cấu trúc như 1+N+1, 2+N+2 hoặc thậm chí 3+N+3 cho phép định tuyến phức tạp cần thiết cho các bộ xử lý và hệ thống bộ nhớ yêu cầu kết nối nhiều lớp.
Những đặc điểm hiệu suất này nêu bật lý do tại sao PCB HDI được sử dụng rộng rãi trong các thiết bị IoT, phần cứng truyền thông và thiết bị điện tử ô tô tiên tiến. Lợi ích không giới hạn ở việc giảm kích thước; chúng mở rộng để đạt được độ trung thực của tín hiệu, độ bền và độ tin cậy ở cấp độ hệ thống.
Để hiểu cách PCB HDI hỗ trợ các hệ thống hiện đại phức tạp, điều quan trọng là phải khám phá chức năng cấu trúc, quy trình sản xuất và các khái niệm thiết kế kỹ thuật thực tế của chúng.
Microvias là những lỗ khoan laser cực nhỏ nối các lớp liền kề. Đường kính nhỏ của chúng làm giảm yêu cầu về không gian, cho phép định tuyến dày đặc hơn và dòng điện tốt hơn. Các microvia xếp chồng lên nhau cho phép kết nối dòng điện cao hoặc tốc độ cao đi qua nhiều lớp mà không ảnh hưởng đến chất lượng tín hiệu.
PCB HDI thường được sản xuất thông qua quá trình tích tụ nhiều lớp. Các nhóm lớp được dát mỏng theo nhiều giai đoạn, cho phép đặt các lỗ mù và lỗ chôn một cách chính xác. Điều này cung cấp các giải pháp định tuyến hiệu quả cho các IC có số lượng pin cao.
Thiết kế trở kháng được kiểm soát và độ dày điện môi chính xác giúp PCB HDI trở nên lý tưởng cho các tín hiệu vi sai tốc độ cao như mạch USB 3.2, HDMI 2.1, PCIe và RF.
Các via nhiệt, đồng xu tản nhiệt và các lớp đế kim loại thường xuyên được bổ sung để tăng cường độ dẫn nhiệt và đảm bảo hoạt động ổn định trong các mô-đun công suất cao.
Các quy trình khắc và tạo ảnh nâng cao cho phép độ rộng đường kẻ nhỏ tới 50 μm, cho phép định tuyến chính xác theo các thành phần BGA và tiết kiệm không gian bảng mạch cho các tính năng bổ sung.
Vật liệu kháng CAF và các thử nghiệm chu kỳ nhiệt nghiêm ngặt đảm bảo rằng PCB HDI duy trì sự ổn định trong môi trường khắc nghiệt như ECU ô tô, mô-đun điều khiển hàng không vũ trụ và hệ thống điện công nghiệp.
Bằng cách tích hợp các kỹ thuật sản xuất và thiết kế này, PCB HDI đóng vai trò là lõi chức năng cho các sản phẩm yêu cầu thu nhỏ mà không ảnh hưởng đến hiệu suất điện, nhiệt hoặc cơ học.
Khi các sản phẩm điện tử liên tục phát triển, công nghệ HDI PCB cũng đang chuyển đổi để đáp ứng nhu cầu hiệu suất cao hơn. Một số xu hướng trong tương lai nêu bật hướng phát triển HDI PCB.
PCB HDI rất cần thiết cho mô-đun tín hiệu 5G vì chúng yêu cầu kiểm soát trở kháng chặt chẽ và vật liệu có tổn thất cực thấp. Truyền thông 6G thế hệ tiếp theo sẽ yêu cầu các cấu trúc HDI tiên tiến hơn nữa.
Bo mạch HDI trong tương lai dự kiến sẽ nhúng các thành phần thụ động hoặc thậm chí là chip hoạt động trực tiếp vào trong các lớp bo mạch, giúp giảm độ dày tổng thể của thiết bị và cải thiện đường dẫn tín hiệu.
Các thiết bị đeo, thiết bị cấy ghép y tế và thiết bị có thể gập lại đang thúc đẩy nhu cầu về bảng HDI bán linh hoạt kết hợp độ cứng và khả năng uốn linh hoạt.
Các vật liệu Low-Df, low-Dk sẽ trở thành tiêu chuẩn để hỗ trợ các giao diện kỹ thuật số tốc độ cực cao và các ứng dụng truyền thông mmWave.
Các yêu cầu về tính bền vững sẽ tiếp tục thúc đẩy việc áp dụng nhựa không chứa halogen, hoàn thiện bề mặt không chứa chì và công nghệ sản xuất xanh hơn.
Mặc dù không được thảo luận trực tiếp trong nội dung bài viết, nhưng nhu cầu thị trường về các thiết bị nhỏ gọn, hiệu quả và có mật độ xử lý cao đã gián tiếp thúc đẩy việc áp dụng cấu trúc HDI PCB.
Những xu hướng này cho thấy PCB HDI sẽ duy trì một vị trí thiết yếu trong thiết kế sản phẩm tiên tiến trong nhiều ngành công nghiệp khác nhau, từ điện tử tiêu dùng đến hệ thống công nghiệp và ô tô.
Hỏi: Sự khác biệt chính giữa PCB HDI và PCB đa lớp tiêu chuẩn là gì?
MỘT:PCB HDI kết hợp các microvia, đường nét mảnh hơn và vị trí linh kiện mật độ cao, cho phép cấu trúc nhỏ gọn và hiệu suất điện vượt trội. PCB tiêu chuẩn sử dụng vias lớn hơn và có mật độ định tuyến thấp hơn, khiến chúng ít phù hợp hơn với các thiết bị thu nhỏ hoặc mạch tốc độ cao.
Hỏi: Cấu trúc PCB HDI cải thiện tính toàn vẹn tín hiệu trong các ứng dụng tần số cao như thế nào?
MỘT:Đường dẫn tín hiệu ngắn hơn, trở kháng được kiểm soát chặt chẽ, giảm thiểu thông qua các nhánh và xếp chồng lớp được tối ưu hóa giúp giảm thiểu hiện tượng mất mát, phản xạ và nhiễu xuyên âm. Những tính năng này tạo ra một môi trường ổn định cho tín hiệu tần số cao và đảm bảo hiệu suất ổn định trong các thiết bị truyền thông và máy tính.
Công nghệ PCB HDI tiếp tục đóng một vai trò quan trọng trong việc định hình tương lai của thiết kế điện tử tiên tiến. Với khả năng cung cấp các cấu trúc nhỏ gọn, hỗ trợ các thành phần mật độ cao, mang lại hiệu suất điện nâng cao và đảm bảo hoạt động đáng tin cậy, nó đã trở thành nền tảng trong các ngành công nghiệp từ truyền thông và điện toán đến các ứng dụng ô tô và y tế. Khi nhu cầu về các thiết bị điện tử nhỏ hơn, nhanh hơn và mạnh hơn tăng lên, PCB HDI sẽ tiếp tục phát triển thông qua các vật liệu tiên tiến, linh kiện nhúng và kỹ thuật sản xuất sáng tạo.
